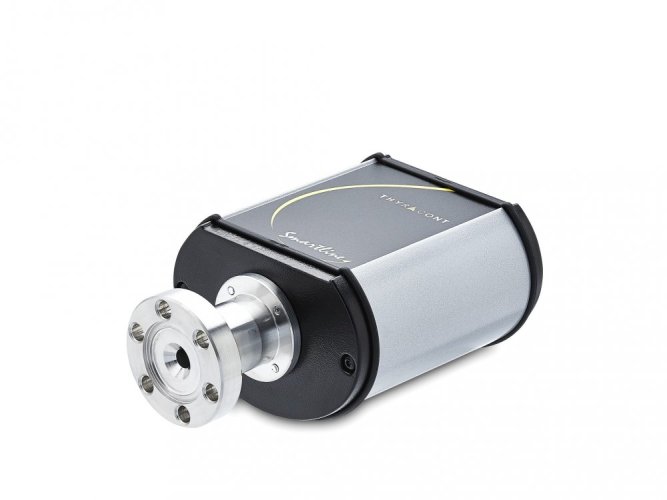

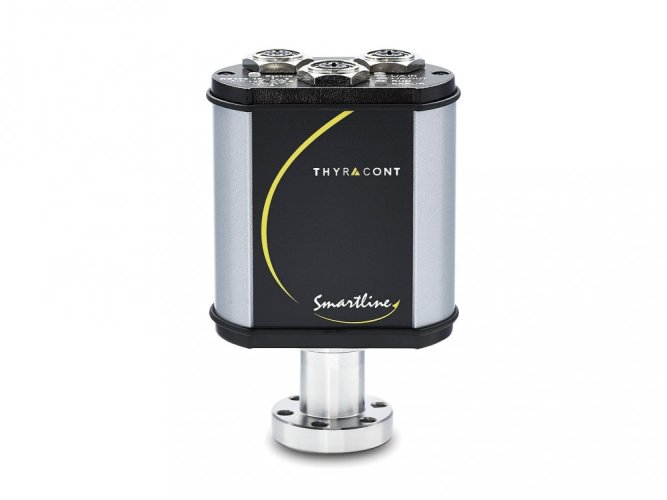

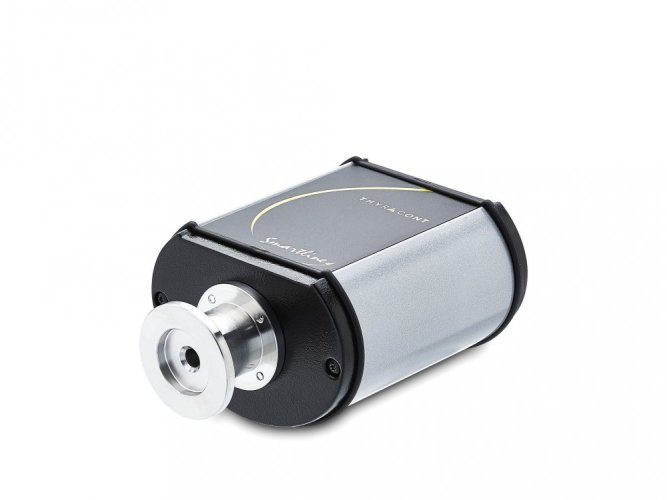

Pirani Pt/Rh filament, 1000-5e-4 mbar, metal sealed, DN16KF, EtherCAT
Pirani Pt/Rh filament, 1000-5e-4 mbar, metal sealed, DN16KF, EtherCAT
The processor controlled VCP Pirani vacuum transducer with robust, elastic helix filament is ideal for precise measurements in demanding applications with aggressive media.
Product code: VCP63EShipping and Payment
771 EUR excl. VAT 932,91 EUR incl. VAT
The processor controlled VCP Pirani vacuum transducer with robust, elastic helix filament is ideal for precise measurements in demanding applications with aggressive media.
Product code: VCP63EShipping and Payment
Parameters
Measurement principles | Pirani |
---|---|
Gas dependency | depending on gas type |
Measuring range mbar | 0-10V Output |
Measurement range Torr | 750 – 5e-4 Torr |
Measuring range Torr | 750 - 5e-4 Torr |
Max, Overpressure resistance | 10 bar abs., 16 bar abs. with CERT31P |
Accuracy | 1000 – 10 mbar: ca. 30 % f. r. | 10 – 0.01 mbar: 10 % f. r. |
Response time | 40 ms |
Repeatability | 10 – 0.01 mbar: 5 % f. r. |
Materials in contact with vacuum | Stainl. steel 1.4307, platinum /rhodium, nickel, glass |
Operating temperature | +5…+60 °C |
Storage temperature | -40…+65 °C |
Voltage supply | 20 – 30 VDC |
Serial interface | RS485: 9.6 kBd to 115 kBd, 8 databit, 1 stopbit, no parity |
Electrical connection | 1x M12 A / 2x M12 D, female |
Article Number (choice of vacuum connection) | DN 16 CF-F (VCP64), DN 16 ISO-KF (VCP63) |

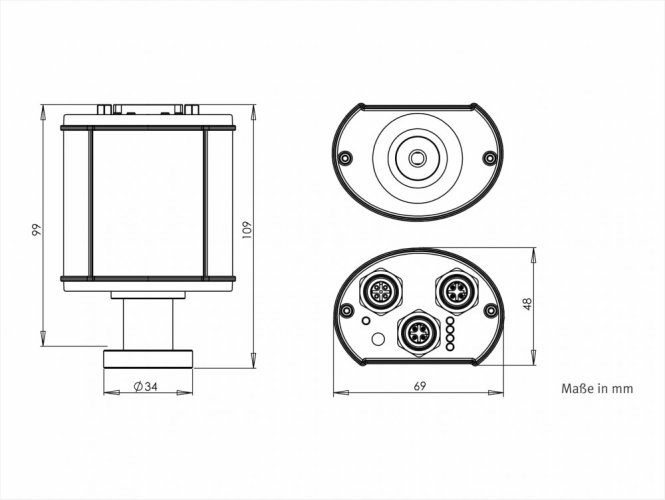

Dimensions | 99 x 69 x 48 mm (VCP63) |
Protection class | IP54 |
Weight (kg) | 190 g (VSP63) |
Bake out temperature | Max. 150°C at the flange (voltage supply switched-off) |
max. overload with CERT31P | up to 16 bar abs. |
Category | Vacuum transducer |
Serial interfaces | EtherCAT, RS485 |
Download
VSP-SL-vakuum-transmitter-Pirani-de.pdf (pdf, 1.7 MB)
man_vspE-vcpE.pdf (pdf, 8.7 MB)
